技术解决方案

技术解决方案

目前,一幢高层建筑的能量消耗是非常大的,特别是制冷机组、 循环水泵、冷却塔和空调机组,如何使这些设备高效运行,是楼宇自 控系统必须考虑的问题。因此,采用最优化的控制模式来满足大楼的 功能要求,就会为信息中心的物业管理带来很大的经济效益。

楼宇自控系统即将楼宇中所有的设备(包括空调、变配电、给排水、等系统)进行监视并通过计算对以上设备进行最优控制。该控制系统与人工控制系统比较,具有显著的优点:

有效节省电能

以现代化商厦为例,其空调与照明系统的能耗很大,约占大厦总能耗的70%。在满足使用者对环境要求的前提下,智能大厦应通过其“智能”,尽可能利用自然光和大气冷量(或热量)来调节环境,以最大限度地减少能源消耗。按事先在日历上确定的程序,区分“工作”与“非工作”时间,对室内环境实施不同标准的自动控制,下班后自动降低室内照度与温湿度控制标准,已成为智能大厦的基本功能。利用空调与控制等行业的最新技术,最大限度地节省能源是智能建筑的主要特点之一,其经济性也是该类建筑得以迅速推广的重要原因。

大量节省人力

在不采用BMS系统的建筑中,设备简单的操作、维护、保养都需要大量的人工完成;而采用BMS系统,大量的工作均由电脑根据程序自动完成,这样不仅节省了人力,而且避免的复杂的人事关系的一系列问题。采用BMS系统可节约40%~60%的人力,从而大量的节省了人力开支。

有效加强人员管理

在不采用BMS系统的建筑中,操作人员是否及时处理设备故障及维护保养,有关领导很难掌握;但BMS系统由电脑对设备进行统一管理,计算机不会隐瞒欺骗任何人,有关领导可以及时掌握第一手资料,避免人员管理的任何问题。

保障设备与人生安全

BMS系统对设备的运行进行监测,可使值班人员及时发现设备的故障、问题与意外;消灭故障于隐患中,排除意外于防范中,保障设备与人生安全。

充分满足用户需求

再次,空调与冷热源是建筑物中能耗最大的一项,中央空调系统 占整个大楼的耗能 50%以上,而大楼装有楼宇自控系统以后,可节省 能耗 25%,节省人力约 50%。冷热源采用楼宇自控系统后,同常规控 制相比,可以大大提高控制精度。从统计数据来看,一般来说,可以 节省 20%~30%左右的冷量,夏季温度比设定值每升 1℃约可节省 10% 的冷量。这些对于减少运行费用与节约能源均有重要意义。且出现故障,能够及时知道何时何地出现何种故障,使事故消除在萌芽状态。

系统设计目标

实现目标

  机电设备运行状态监控:

  监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、电梯等系统设备的各项重要运行参数以及故障报警的数据,



  空调系统监控内容

  风机运行状态显示

  送风温、湿度测量

  滤网压关状态

  l 启停控制

  l 风机故障状态

  l 手动/自动状态显示

  l 水阀调节

  变配电系统监测内容:

  高压柜监控内容:

  l 高压进线主回路运行状态、故障报警等;

  l 进线电压、电流、频率、功率因素等参数低压配电柜监控内容:

  l 低压进线主回路运行状态、故障报警等

  l 低压柜各主要供电的参数

  变压器监控内容:

  l 变压器运行工作状态、故障报警

  l 变压器强制风冷机组各风机运行状态

       给排水系统监控内容

  l 水泵运行状态显示,故障报警,启停控制

  l 水箱、集水井水位显示及报警

  送排风系统监控内容

  送排风机的运行状态显示,故障报警,启停控制。

  手自动状态显示。

  开关状态显示。

  冷热源系统监控内容

  冷、热水机组监控内容:

  l 监控冷冻机组启/停控制、运行状态及故障报警。

  l 监测冷冻水/热水供、回水温度。

  l 监测冷却水/热水供、回水温度。

  l 监测冷冻水供回水压力。

  l 监测冷冻水水流状态。

  l 监测冷却水水流状

楼宇自控系统.

(一) 换热系统及空调的监测,记录及控制、调节。

(二) 通风系统的监测,记录及控制。

(三) 电梯系统之运行状态的监测及记录。

(四) 给排水系统的监测及记录及控制。

(五) 变配电设备运行状态的监测及记录。

(六) 照明设备开关状态的监测,记录及控制。

(七) 其它系统之干接点的监测及记录。



换热系统及空调的监控说明

(1) 热交换系统

本工程采暖使用热交换系统,将对热交换系统进行实时监控,由于要贯彻节约能源的原则,我能将通过调节水流量的方式来对整个建筑能的不同区域供暖实现分区域温度控制,人员集中且流动频繁的区域,提高换热程度,使室内温度更加温暖舒适;人员流动稀少区域,将控制降低热交换程度,以减少不必要的能源浪费。

热交换系统的监控内容如下:

电锅炉:通过无源干接点或RS485总线通讯接口读取电锅炉的实时运行状态、手/自动状态、故障状态,对其进行实时监测,并作启停控制。

电锅炉供/回水总管:供/回水总管温度、压力监测。

供水总管水泵:手/自动、故障、运行状态监测,启停控制。

分区分集水器水阀调节控制。

热交换系统的监控原理图如下:

(2)变频多联空调

此工程空调系统采用变频多联空调,夏季制冷,冬季辅助供热。我们的BAS将通过多联空调系统控制中心主机提供的RS485/RS232/RJ45/OPC等通讯接口及通讯协议,读取室外机和室内机空调的相关信息。主要监测空调的运行状态、故障、报警、运行频率、温湿度。

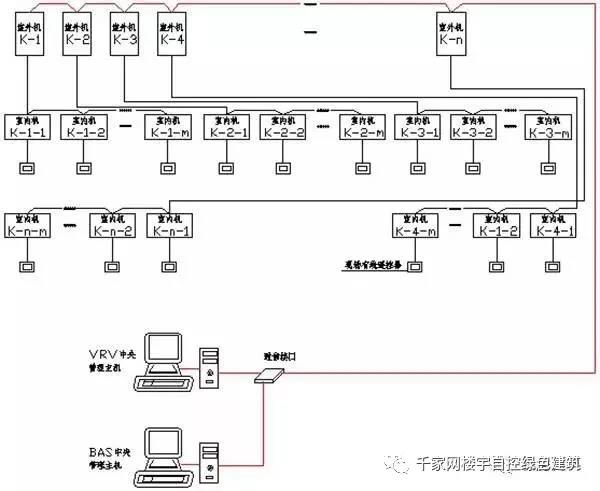

多联空调机组的监控原理图如下:

通风系统

(1) 新风机组

本工程将对地下二层娱乐室和地下一层的储藏间供2台吊顶式新风机组进行实时监控。

控制内容如下 :

新风/送风温度、湿度监测。

新风机运行状态、手/自动状态、故障报警及开关控制。

根据室外温度来改变送风温度设定值,以求节约能源。

防冻开关,防止因冬季室外新风温度过低而冻管。

DDC控制器对送风温度、湿度进行PID控制。通过调节冷冻水电动阀的开度,使送风温度、湿度保持在设定值范围内。当新风机停止时,冷水电动阀将会关闭。

压差开关将会监察新风机过滤网的状况,当过滤网堵塞时,压差开关便会发出讯号,以催促维护人员清洗过滤网。

风机运行状态与风阀联锁,所以当风机停止时,风阀便完全关上。

可根据上下班时间制订时间控制程序。

新风机组监控原理图如下:

(2)送/排风机

  本工程将对室内地下车库、首层公共卫生间、厨房三处总共6台低噪声排风机进行实时监控。

  控制内容如下 :

  送/排风机运行状态、手/自动状态,故障报警及开关控制。

  送/排风机平时根据地下室的CO浓度、CO2浓度进行间歇排风;发生火灾时,完全由消防报警系统控制。

  可根据上下班时间制订时间控制程序。

  送/排风机监控原理图如下:

给排水系统

  BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低能耗的最优化控制,从而达到经济运行的目的。

  根据给排水的初步设计,所有潜水泵均可有磁性浮球液位控制器控制启停,消防水泵由消防系统单独控制,因此BAS系统对潜水排污泵和消防水泵只监视不控制。

  本工程主要对地下二层的2个集水坑、4台排污泵以及设备用房内的2台容积式电热水器、2台生活水泵、2台生活热水循环泵进行实时监控。

  监控内容如下:

  容积式电热水器供/回水温度监测。

  集水井高水位的监测及报警。

  生活水泵及生活热水循环泵的运行状态、手/自动状态、故障报警及开关控制。

  潜水泵的运行状态、手/自动状态、故障报警。

  给排水系统监控原理图如下:
